• 200万像素SONY星光级CMOS传感器IMX327LQR-C
  • 支持MIPI-CSI2接口
  • 非压缩UYVY数据格式,YUV422-8bit数据类型
  • 具备ICR驱动电路,红外灯开启同步电路
  • 背光补偿、DOL模式宽动态、2D/3D降噪
  • 流模式、抓拍模式
  • 支持帧率控制
  • 亮度、对比度、锐度、饱和度可调

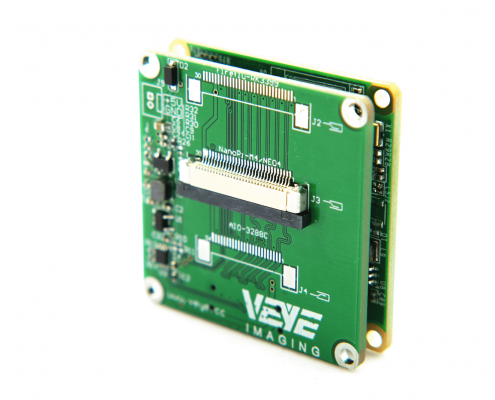

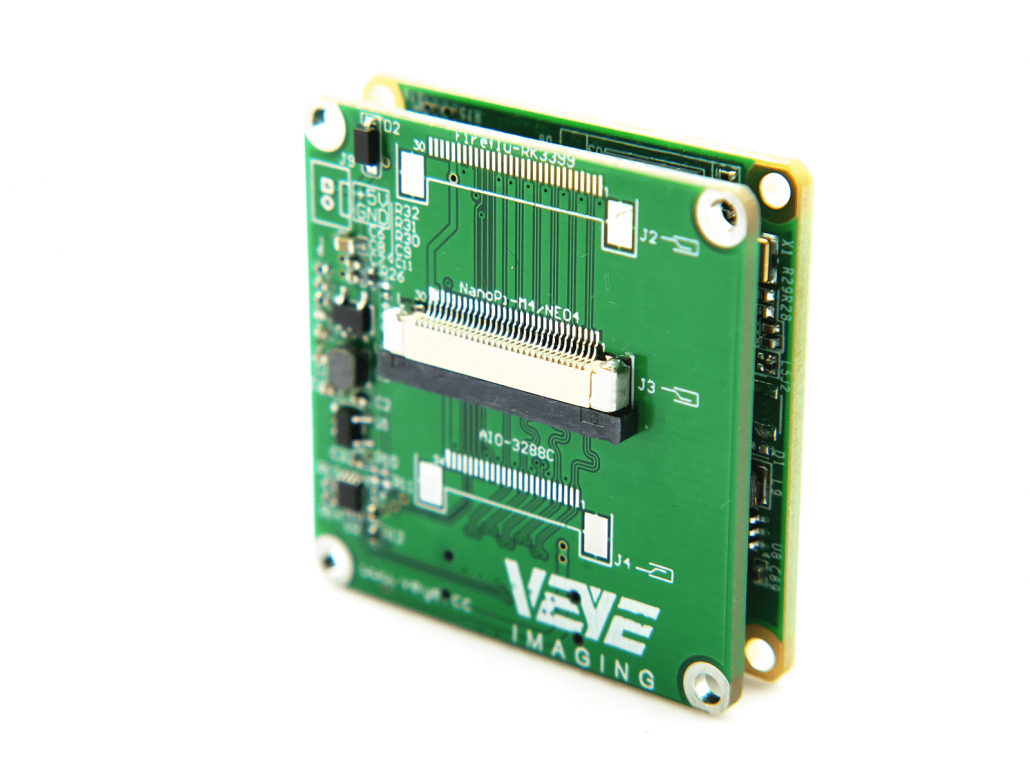

  • 支持FriendlyARM Nano Pi M4(RK3399)
技术规格
图像传感器
传感器 SONY IMX327LQR-C STARVIS
像素 2.07M pixel
分辨率 1920*1080
靶面 Diagonal 6.46 mm (Type 1/2.8)
像素尺寸 2.9um (H)*2.9um(V)
输出格式 Bayer 原始数据
快门类型 滚动式快门
SNR1s Value 0.18lx
ISP图像处理
帧率 1080p@25fps、1080p@30fps
曝光 AE(自动曝光)、手动
白平衡 AWB(自动白平衡)、手动
快门 1/25(1/30)s to 1/50,000s
慢快门 支持Slow Shutter control(慢快门)
降噪 2D/3D降噪
图像设置 亮度、对比度、锐度、饱和度、GAMMA可调、图像翻转、图像镜像
图像增强 背光补偿、DOL-WDR
日夜转换 外触发同步转换,手动强制彩色、黑白
镜头与IR-CUT
镜头 支持MTV12 / MTV16 / CS镜头
镜头座 M12*P0.5 / M16*P0.5 / CS,IR-CUT可选
镜头座固定孔 2个直径2.2mm螺钉孔,两孔中心距20mm
用户接口
物理接口 B2B板间连接器:BTB050040-F1D
管理接口 I2C总线,3.3VDC电平
视频数据接口 MIPI:2 Data Lanes, CSI-2 YUV422-8bit数据类型,带宽1.188Gbps

MIPI CSI-2 DC特性请参考这里

IR-CUT控制接口 2pin 3.3VDC电机驱动接口
日夜转换外触发同步接口 3.3VDC到12VDC控制电平输入兼容
一般规范
工作温度/湿度(无外壳情况 保证性能温度范围:-10℃~60℃,湿度95%无凝结

可工作温度范围:-30℃~85℃,湿度95%无凝结

电源 3.3VDC
功率 1.2W
尺寸 38mm*38mm*8mm(不含镜头及固定座高度)
